740/940 Bränslepumphållare/Tankarmatur

Nuke Bränslepumphållare 740/940

Detta kit ersätter den ursprungliga bränslepumpsplattan och möjliggör en enkel uppgradering till en högflödesbränslepump, samtidigt som den ursprungliga bränslenivågivaren bibehålls.

Original bränslenivågivaren och bränslepåfyllningsslangen används
Utlopp/tryckledning: ORB10
Returanslutning: ORB8
Avluftning: ORB6 (Nippel för AN6 Hane ingår och man kan koppla denna vidare till ventilationskittet vi länkar till)

vi länkar till olika anslutningar som passar, vi rekomenderar att köra med stålomspunna slangar och AN-Kopplingar

Godkänd för E85

Denna upphängning är utformad för prestandaapplikationer där ökat bränsleflöde krävs och erbjuder en modern och servicevänlig lösning för både gatu- och motorsportanvändning. Den originalmonterade bränslenivåmätaren fästs direkt på upphängningen utan några modifieringar, vilket säkerställer full funktionalitet hos den originalmonterade bränslemätaren.

Bränslepumpskompatibilitet för Volvo 740/940 bränslepumpsupphängning från Nuke Performance.

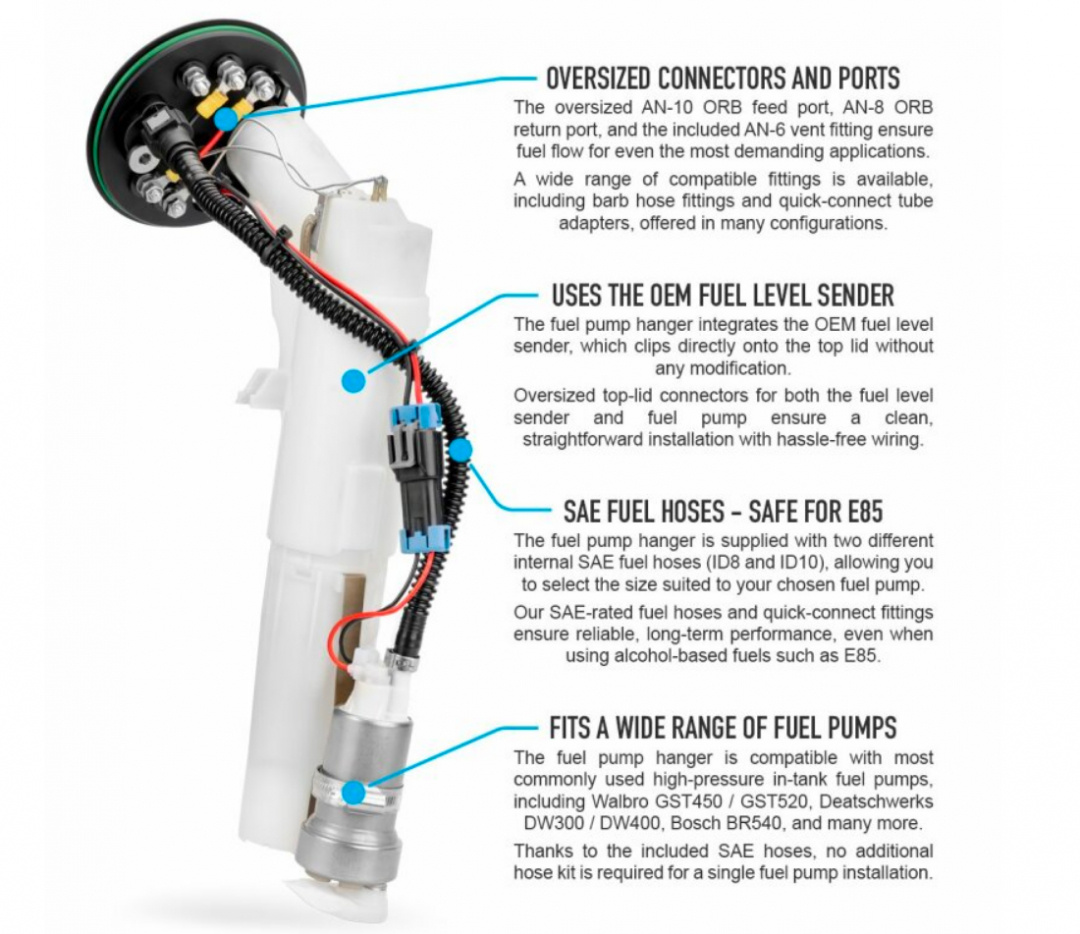

Volvo 740/940 bränslepumpsupphängning levereras med två interna SAE-bränsleslangar (ID8 och ID10), så att du kan välja den slang som bäst passar din valda bränslepump. Högkvalitativa bränsleslangar och kopplingar säkerställer tillförlitlig drift, även vid användning med krävande bränslen som etanol (E85).

•  Bränslepumphållare för 1x högtrycksbränslepump
•  Möjliggör tillräckligt bränsleflöde för 700 hk på E85
•  Möjliggör tillräckligt bränsleflöde för 1000 hk på bensin

Bränslepumphängaren är utformad för att stödja populära högtrycksbränslepumpar för eftermarknaden, såsom Walbro GST450 och GST520 och Bosch BR540. Med de två medföljande interna bränsleslangarna behövs ingen extra slangsats när man använder en enda eftermarknadsbränslepump.

Passar bränslepumpskåpet för två interna bränslepumpar?
Kitet är främst utformat för användning med en eftermarknadsbränslepump. För att stödja framtida uppgraderingar eller anpassade lösningar med dubbla pumpar är locket utrustat med en extra 1/4 BSPP-port (används inte i en enpumpsinstallation) tillsammans med en extra elektrisk kontakt, vilket gör det möjligt att lägga till en andra bränslepump.

En konfiguration med dubbla bränslepumpar i tanken kräver ett extra bränslepumpspaket (säljs separat) och en specialanpassad lösning för att montera den andra pumpen på upphängningen. För enklast möjliga montering rekommenderas vanliga 39 mm bränslepumpar som Walbro GSS340, eftersom pumpar med större diameter inte kan passera genom bränsletankens öppning i en dubbelpumpskonfiguration. För applikationer med högre bränsleflödeskrav rekommenderar vi att man använder en extern expansionstank i kombination med bränslepumpsupphängningen, vilket gör att flera bränslepumpar kan monteras externt från originalbränsletanken.

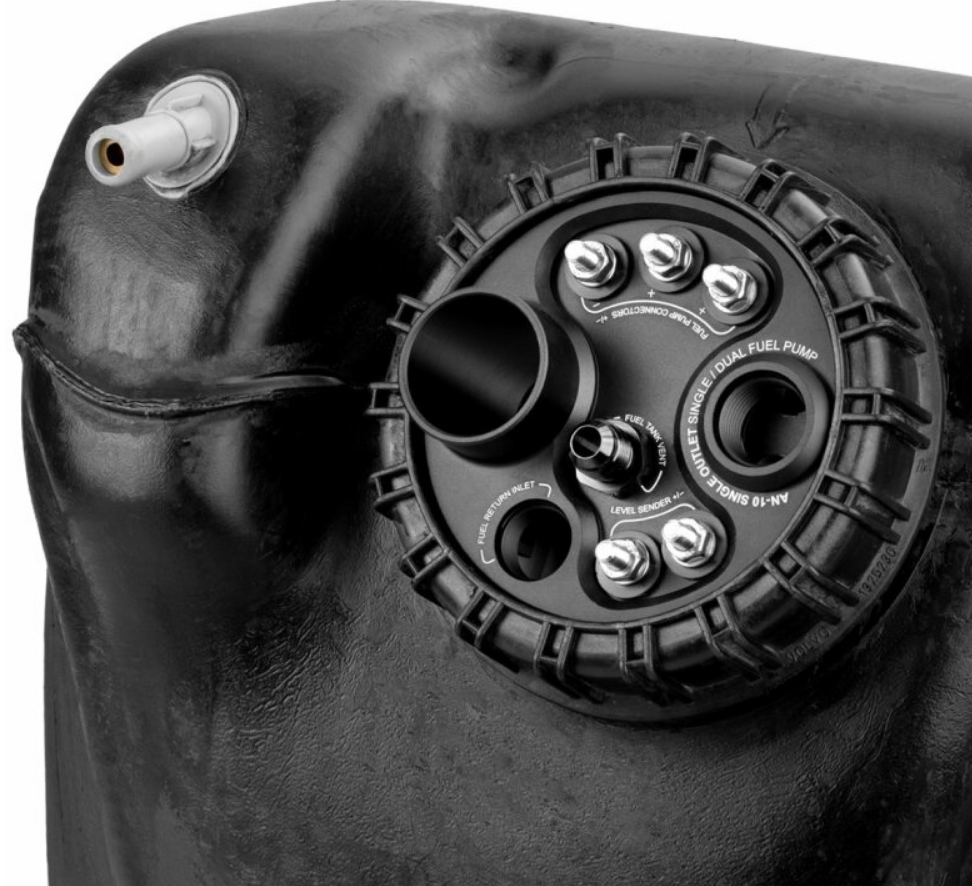

 Bränslepumpsplattan möjliggör enkel konvertering till AN-bränsleledningar för uppgraderingar av bränslesystemet.
Bränslepumpsplattan är konstruerad för användning av AN-anslutningar och är inte kompatibel med originalbränsleledningar.  Utloppsporten är en AN-10 ORB, returporten är en AN-8 ORB och ventilationsporten är en AN-6 ORB. En AN-6-hankoppling ingår för ventilationsporten och är avsedd att användas med vårt uppgraderade AN-6 bränsletankventilationskit. Vi rekommenderar inte användning av bränslepumpsplattan med originalbränsleledningar eftersom de är för små för att hantera det ökade bränsleflödet.

 Integrerad OEM-bränslenivågivare, vilket säkerställer full funktion hos den originala bränslemätaren.
Bränslepumpsplattan integrerar OEM-bränslenivågivaren, som fästs direkt på bränslepumpsplattan utan några modifieringar. Elektriska kontakter för både bränslenivågivaren och bränslepumpen är integrerade i Locket
OEM-bränslenivågivaren måste användas, eftersom den återanvänder original bränslepumpens placering

 Specifikationer:

• Kompatibilitet:
  740 84-92
  940 91-98
•  Elektriska kontakter:  x 5 (max 125 ampere / styck *)
•  Kopplingspunkter: M6-bultkontakter
•  Ytterdiameter: 123,0 mm (4,84 tum)
•  Vikt (med installerad nivågivare): 871 g (1,92 lb)
•  Passar antal högtryckspumpar: 1 x Högtrycksbränslepump **
•  Anslutning för påfyllningsslang: 40,0 mm (1,57 tum), för original bränslepåfyllningsslang
•  För motorsport: JA, endast för motorsport
•  Utloppsport, gänga: AN-10 ORB ***
•  Returport, gänga: AN-8 ORB ***
•  Ventilationsport, gänga: AN-6 ORB (AN-6 hankoppling ingår)
•  Bränslekompatibilitet: Bensin, metanol, etanol, E85

 * endast för referens
 ** för dubbel bränslepumpsinstallation, läs produktbeskrivningen
 *** ingår ej, måste läggas till som tillbehör

Kittet innehåller:

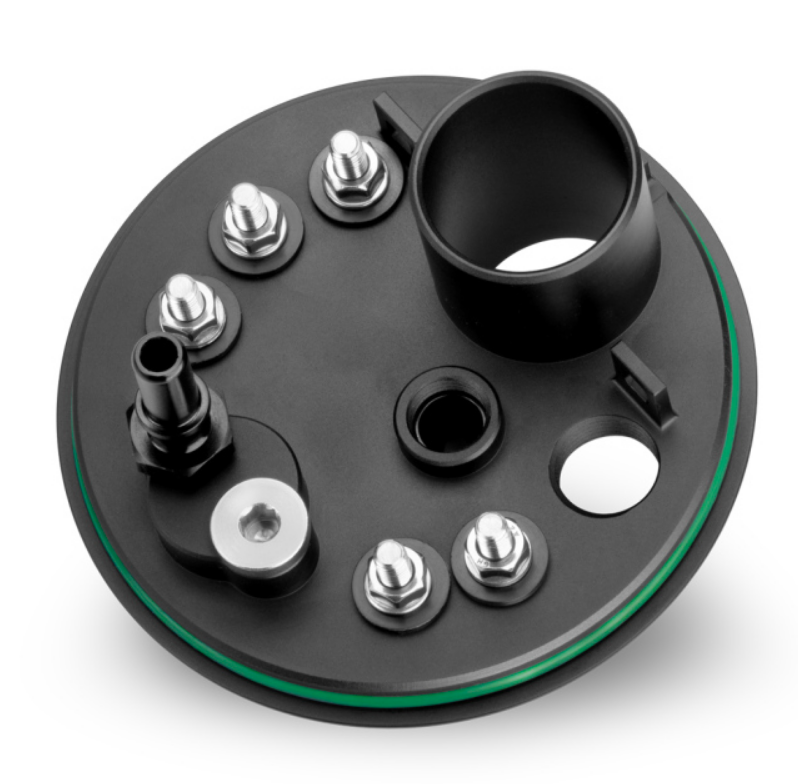

• 1 x Bränslepumphållare lock för 740/940

• 5 x M6-bultkontakter

• 1 x AN-6 ORB till AN-6 hankoppling (för ventilationsport)

• 1 x Viton O-ring 111x3mm (1700-10-002)

• 1 x 1/4 BSPP till SAE 9.49-koppling

• 1 x 1/4 BSPP-kontakt

• 1 x 9,49 SAE bränsleslang för bränslepump med ytterdiameter 8 mm koppling (NUK-150-20-307) *

• 1 x 9,49 SAE bränsleslang för bränslepump med 10 mm ytterdiameterkoppling (NUK-150-20-308) *

• 1 x SAE enkelörad slangklämma för SAE bränsleslang
• 1 x Slangklämma i rostfritt stål, 44-56 mm

* Slangar för både 8 mm och 10 mm utlopp för bränslepumpar ingår – använd den som passar din pump.

se Zoombilder för fler bilder
Oe: 170-01-101
