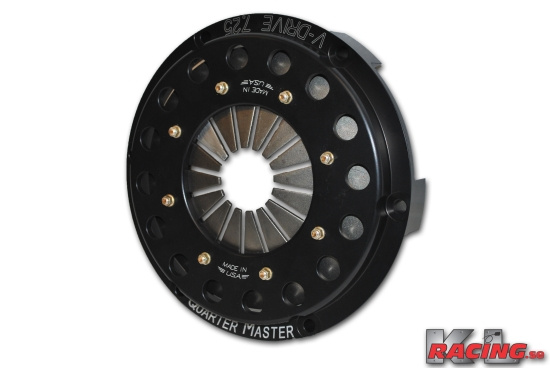

Tryckplatta 1-Skivig Quarter Master

Quarter Master 1-skivig Tryckplatta, avsedd för 184mm sinterlamell med tjocklek på 2.6mm

Komplett med Tryckringen
Lamellen måste köpas separat
för vridmoment upp till ca 500nm

Man måste ta upp en ny bultcirkel på svänghjulet
kontrollera även så att det får plats på just det svänghjulet du skall använda, Tänk även på att det måste finnas yta för lamellen på svänghjulet, Lamellens anliggningsyta är 184 mm utvändigt o 135mm invändigt
Kontrollera även så att lamellen går fritt för ex Svänghjulsbultar etc

Installationsmått:
The bolt circle is as follows 7.875” +/- .002” (200.03mm +/- .05mm).
The flywheel is a stepped flywheel and the step is .100” +/- .001” (2.54mm +/- .025mm).
The O.D. of this step needs to be 7.356” +/- .001”(186.84mm +/- .025mm).

Urtrampningslagret måste alltid anpassas så att längden stämmer med tryckplattan
